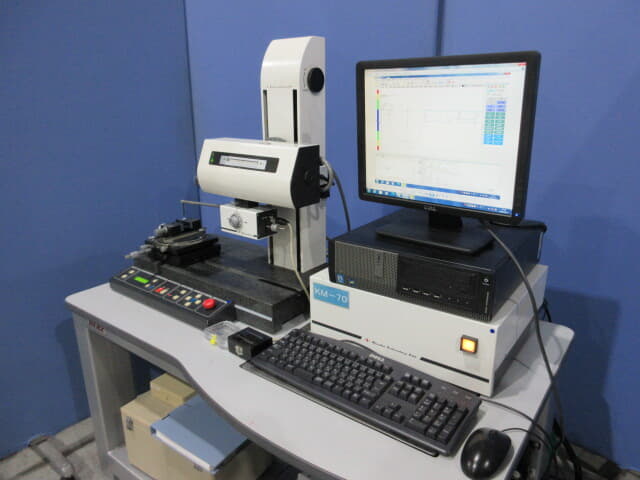

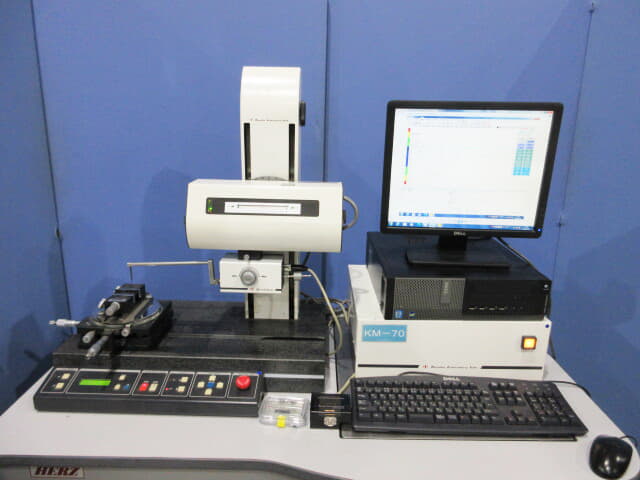

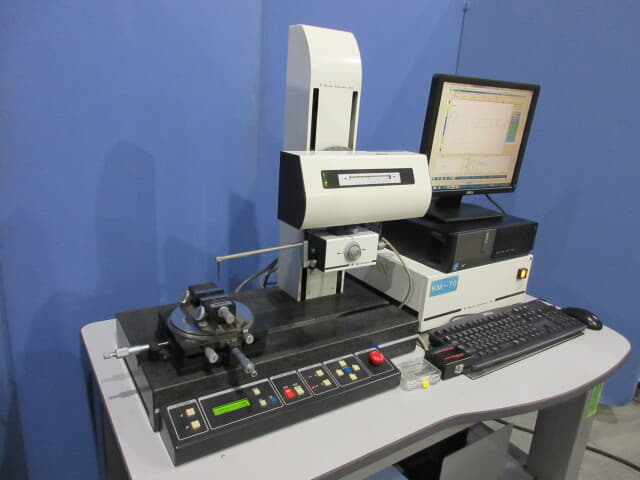

MÁY ĐO BIÊN DẠNG KOSAKA SEF 680

THÔNG SỐ KỸ THUẬT

Thông số cà biên dạng

Phạm vi đo: X 100mm, Z 50mm
– Độ chính xác thẳng: 1.0um/100mm hoặc thấp hơn
・Bút cảm ứng: SB-609 (R25um)
・Số điểm lấy mẫu: Số điểm đo tối đa: 300.000 điểm, khoảng cách lấy mẫu tối thiểu: 1um

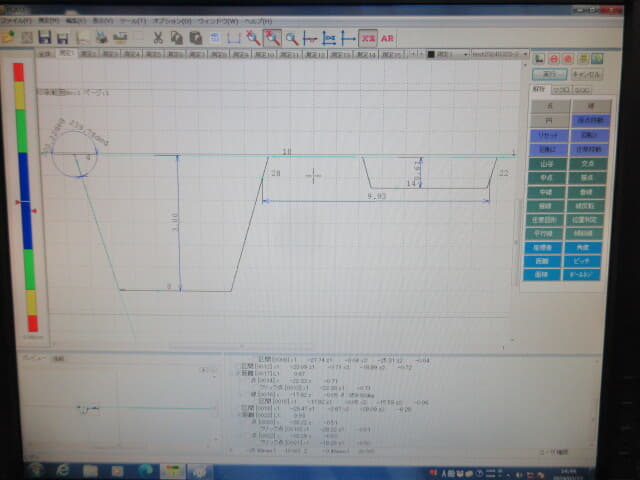

・Phân tích: Phân tích phần tử (điểm/đường thẳng/đường tròn/đỉnh/thung lũng/điểm giữa/giao điểm/bán kính, v.v.)

2 .Thông số đo độ nhám
・Phạm vi đo: Dọc 600um, ngang 100mm
– Độ chính xác thẳng: 0,2um/100mm hoặc thấp hơn
– Số điểm lấy mẫu: Tối đa 32.000 điểm
・Styli: Không bao gồm
Các thông số đo lường: Ra, Rq, Rz, Rc, Ry, Rz, Wa, Wz, v.v.
Tốc độ nạp liệu: 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 mm/giây, chuyển động tốc độ cao 10 mm/giây, thủ công

[Phụ kiện ] ・Bộ điều khiển: CL-87D
・Máy dò: PU-FG25
・Thiết bị cấp liệu: DR-100X82
・Tấm đế: Xấp xỉ 80kg, W600×D320
・Đầu dò hình dạng đường viền: SB-609 x 1 (đã lắp đặt, xác nhận hoạt động)

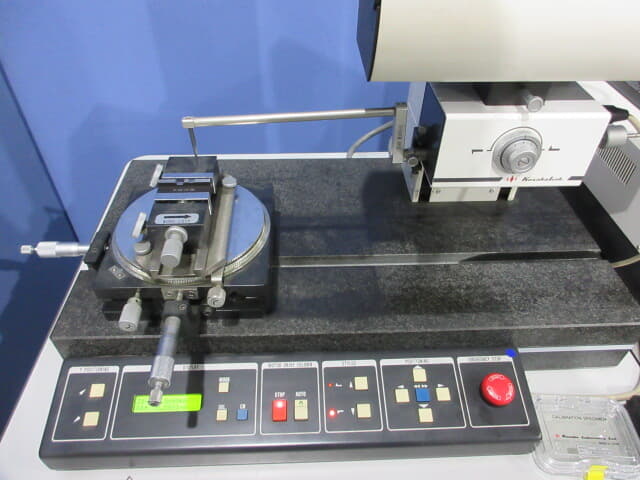

・Đồ gá cố định mẫu: Đầu kẹp dạng vuốt, XY25mm, xoay, nghiêng
・Các thiết bị khác: Máy tính, USB dongle, v.v.

[Nguồn điện, kích thước] Nguồn điện: Một pha 100V đến 240V 50/60Hz
Trọng lượng: Thiết bị đo: khoảng 80kg, Thiết bị Cotroler: khoảng 30kg
