MASTER POINT được coi là chuẩn cuối cùng cho các thiết bị đo hoặc các máy gia công chính xác. ( Ở ngoài phòng hiệu chuẩn). Do vậy thay vì phải đi hiệu chuẩn của hãng hoặc kiểm tra độ chính xác của các máy móc gia công thì có thể dùng bộ Master Point này để kiểm tra ngay tại hiện trường. Khi nào MASTER POINT này cần hiệu chuẩn thì chỉ cần mang bộ thước này đi hiệu chuẩn tại hãng là oke.
Thường có 2 loại đó là loại cố định và một loại có thể dịch chuyển.
1. Loại cố định.
Các viên Block với bước 10mm hoặc bước 40mm -90mm được lắp cố định và Lock cố định trên thân thước. Hoàn toàn ko thể dịch chuyển được. Mỗi một bước đều được ghi đơn vị đo với sai số theo chiều dài được tính theo công thức +-(1+L/150) micro.
Loại này thường dùng được cho cả 3 chiều XYZ.

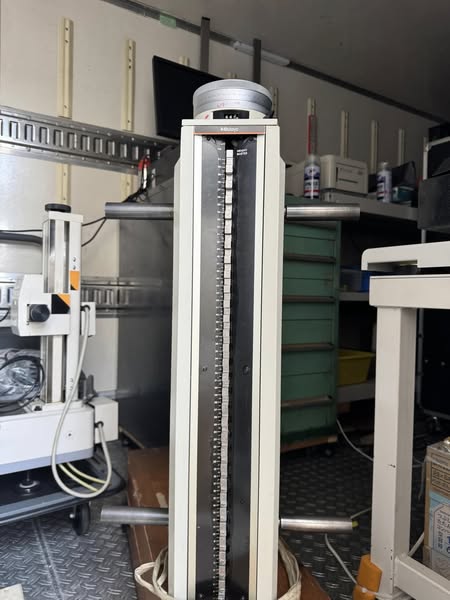

2. Loại có thể dịch chuyển.
Vẫn được thiết kế cả một cụm Block gắn theo bước thường là 10mm trên một thân đế cứng vứng. Toàn bộ cụm block này được dịch chuyển trượt lên xuống theo phương thẳng đứng bằng một tay quay có đánh vạch dấu. Mỗi một vạch (Div) tương đương là thước dịch chuyển 0.001mm lên hoặc xuống. ( do độ dịnh chuyển rất nhỏ và có sự rơ lắc của vít me nên chỉ mặc định tính theo một hướng đi lên thì độ chính xác một DIV là 0.001mm mới chính xác) Không tính nó theo chiều đi xuống.
Việc chế tạo này khó gấp nhiều lần so với việc lắp khoá cứng vì phải đảm bảo cả 3 yếu tố là
1. Bước Block chính xác
2. Độ vuông góc khi dịch chuyển chính xác
3. Độ dịch chuyển cho 1 DIV là 0.001mm chính xác.
Tại sao phải làm phức tạp như vậy?
Khi kiểm tra trục vitme hoặc độ dịch chuyển trên một đội dài 10-50-100-300-600mm thì sử dụng Block đã gắn cố định . Nhưng khi cần kiểm tra độ dịch chuyển trên một đơn vị rất nhỏ 0.001->0.005->0.01->0.1mm ->0.5mm thì không thể chế tạo đc các viên Block có độ dày nhỏ như vậy đc do đó phải dịch chuyển khoảng cách đó sau khi Reset tại vị trí 0. Rồi quay sao cho vị trí đó dịch chuyển đi tương ứng 0.001->0.005->0.01->0.1mm ->0.5mm rồi kiểm tra xem toạ độ của máy dịch chuyển đúng với con số như vậy hay không? nếu sai lệch thì sai lệch bao nhiêu?
Nói chung đây là công việc kiểm tra khá phức tạp đòi hỏi king nghiệm cũng như tư duy của người hiệu chuẩn. Nguyên nhân và cách khắc phục.
